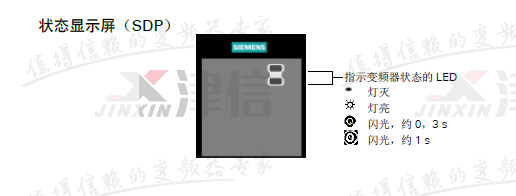

西門子MM430變頻器發生故障時，變頻器跳閘，指示燈閃爍，并在顯示屏上出現一個故障碼。我們可以通過故障碼來查詢相關故障現象，原因，并進行應對。

在故障解除后，需要故障碼復位，可以采用以下三種方法中的一種：

1. 重新給變頻器加上電源電壓。

2. 按下 BOP-2 上 Fn 鍵。

3. 通過數字輸入 3（缺省設置）

故障信息以故障碼序號的形式存放在參數 r0947 中（例如，F(xiàn)0003=3）。相關的故障值可以在參數 r0949 中查到，如果該故障沒有相關的故障值，r0949 中將輸入 0。而且，可以讀出故障發生的時間（r0948）和存放在參數 r0947 中的故障信息序號（P0952）。

故障	引起故障可能的原因	故障診斷和應采取的措施	反應
F0001 過流	電動機的功率（P0307）與變頻器的功率（P0206）不對應電動機電纜太長電動機的導線短路有接地故障	檢查以下各項： 1. 電動機的功率（P0307）必須與變頻器的功率（P0206）相對應。 2. 電纜的長度不得超過允許的最大值。 3. 電動機的電纜和電動機內部不得有短路或接地故障 4. 輸入變頻器的電動機參數必須與實際使用的電動機參數相對應 5. 輸入變頻器的定子電阻值（P0350）必須正確無誤 6. 電動機的冷卻風道必須通暢，電動機不得過載 > 增加斜坡時間 > 減少“提升”的數值	Off2
F0002 過電壓	禁止直流回路電壓控制器（P1240=0）直流回路的電壓（r0026）超過了跳閘電平（P2172）由于供電電源電壓過高，或者電動機處于再生制動方式下引起過電壓。斜坡下降過快，或者電動機由大慣量負載帶動旋轉而處于再生制動狀態下。	檢查以下各項： 1. 電源電壓（P0210）必須在變頻器銘牌規定的范圍以內 。 2. 直流回路電壓控制器必須有效（P1240），而且正確地進行了參數化。 3. 斜坡下降時間（P1121）必須與負載的慣量相匹配。 4. 要求的制動功率必須在規定的限定值以內。注意負載的慣量越大需要的斜坡時間越長；外形尺寸 FX 和 GX 的變頻器應接入制動電阻。	Off2
F0003 欠電壓	供電電源故障。沖擊負載超過了規定的限定值。	檢查以下各項： 1. 電源電壓（P0210）必須在變頻器銘牌規定的范圍以內。 2. 檢查電源是否短時掉電或有瞬時的電壓降低。 3. 使能動態緩沖（P1240=2）	Off2
F0004 變頻器過溫	冷卻風量不足環境溫度過高。	檢查以下各項： 1. 負載的情況必須與工作/停止周期相適應 2. 變頻器運行時冷卻風機必須正常運轉 3. 調制脈沖的頻率必須設定為缺省值 4. 環境溫度可能高于變頻器的允許值	Off2
F0005 變頻器 I2T 過熱保護	變頻器過載。工作 / 間隙周期時間不符合要求。電動機功率（P0307）超過變頻器的負載能力（P0206）。	檢查以下各項： 1. 負載的工作/間隙周期時間不得超過指定的允許值。 2. 電動機的功率（P0307）必須與變頻器的功率（P0206）相匹配	Off2
故障	引起故障可能的原因	故障診斷和應采取的措施	反應
F0011 電動機過溫	電動機過載	檢查以下各項： 1. 負載的工作 / 間隙周期必須正確 2. 標稱的電動機溫度超限值（P0626－P0628）必須正確 3. 電動機溫度報警電平（P0604）必須匹配如果 P0601=0 或 1，請檢查以下各項： 1. 檢查銘牌數據是否正確（如果不進行快速調 試） 2. 采用電動機參數自動檢測（P1910=1）的方法，可以得到準確的等效電路數據 3. 檢查電動機的重量（P0344）是否合理，必要時加以修改 4. 如果您使用的電動機不是西門子的標準電動機，請通過參數 P0626,P0627,P0628 修改過溫保護的數據 如果 P0601=2，請檢查以下各項： 1. 檢查參數 r0035 中顯示的溫度是否合理 2. 檢查溫度傳感器是否是 KTY84（不支持其他的傳感器）	Off1
F0012 變頻器溫度信號丟失	變頻器（散熱器）的溫度傳感器斷線		Off2
F0015 電動機溫度信號丟失	電動機的溫度傳感器開路或短路。如果檢測到信號已經丟失，溫度監控開關便切換為監控電動機的溫度模型		Off2
F0020 電源斷相	如果三相輸入電源電壓中的一相丟失，便出現故障，但變頻器的脈沖仍然允許輸出，變頻器仍然可以帶負載	檢查輸入電源各相的線路	Off2
F0021 接地故障	如果相電流的總和超過變頻器額定電流的 5%時將引起這一故障。		Off2
F0022 功率組件故障	在下列情況將引起硬件故障（P0947 = 22 和 P0949 = 1）：（1）直流回路過電流 =IGBT 短路（2）制動斬波器短路（3）有接地故障（4）I/O 板沒有正確地插入外形尺寸 A 至 C（1），（2），（3），（4）外形尺寸 D 至 E（1），（2），（4）外形尺寸 F（2），（4）由于所有這些故障只是由功率組件的一個故障信號來表示，因此，不能確定實際上是哪一個組件出現了故障。外形尺寸 FX 和 GX 》當 r0947 = 22 和故障值 r0949 =12，或 13，或 14（根據 UCE 而定）時，檢測 UCE 故障。	檢查 I / O 板。它必須完全插入	Off2
F0023 輸出故障	輸出的一相斷線時出現這一故障		Off2
F0024 整流器過溫	通風風量不足冷卻風機沒有運行環境溫度過高	檢查以下各項： 1. 變頻器運行時冷卻風機必須處于運轉狀態 2. 脈沖頻率必須設定為缺省值 3. 環境溫度可能高于變頻器允許的運行溫度	Off2
故障	引起故障可能的原因	故障診斷和應采取的措施	反應
F0030 冷卻風機故障	風機不再工作	1. 在裝有操作面板選件（AOP 或 BOP）時，故障不能被屏蔽。 2. 需要安裝新風機。	Off2
F0035 在重試再起動后自動再起動故障	試圖自動再起動的次數超過 P1211 確定的數值		Off2
F0040 自動校準故障	僅指 MM440 變頻器		Off2
F0041 電動機參數自動檢測故障	電動機參數自動檢測故障。報警值=0：負載消失報警值＝1：進行自動檢測時已達到電流限制的電平。報警值=2：自動檢測得出的定子電阻小于 0.1% 或大于 100%。報警值=3：自動檢測得出的轉子電阻小于 0.1% 或大于 100%。報警值=4：自動檢測得出的定子電抗小于 50% 或大于 500%。報警值=5：自動檢測得出的電源電抗小于 50% 或大于 500%。報警值＝6：自動檢測得出的轉子時間常數小于 10ms 或大于 5s。報警值=7：自動檢測得出的總漏抗小于 5% 或大于 50%。報警值=8：自動檢測得出的定子漏抗小于 25% 或大于 250%。報警值=9：自動檢測得出的轉子漏感小于 25% 或大于 250%。報警值＝20：自動檢測得出的 IGBT 通態電壓小于 0.5V 或大于 10V。報警值=30：電流控制器達到了電壓限制值報警值=40：自動檢測得出的數據組自相矛盾，至少有一個自動檢測數據錯誤基于電抗 Zb 的百分值 = Vmot， nom / sqrt(3） / Imot，nom	0：檢查電動機是否與變頻器正確連接。 1-40：檢查電動機參數 P304-311 是否正確。檢查電動機的接線應該是哪種型式（星形，三角形）。	Off2
F0042 速度控制優化功能故障	速度控制優化功能（P1960）故障故障值=0：在規定時間內不能達到穩 態速度 =1：讀數不合乎邏輯		Off2
F0051 參數 EEPROM 故障	存儲不揮發的參數時出現讀 / 寫錯誤。	1. 工廠復位并重新參數化 2. 與客戶支持部門或維修部門聯系	Off2
F0052 功率組件故障	讀取功率組件的參數時出錯，或數據 非法。	檢查硬件，與客戶支持部門或維修部門聯系	Off2
F0053 I/O EPROM 故障	讀 I/O EEPROM 信息時出錯，或數 據非法。	1. 檢查數據 2. 更換 I / O 模塊	Off2
F0054 I/O 板錯誤	連接的 I/O 板不對 I/O 板檢測不出識別號，檢測不到數據	1. 檢查數據 2. 更換 I / O 模板	Off2
F0060 Asic 超時	內部通訊故障	如果存在故障，請更換變頻器或與維修部門聯 系	Off2
F0070 CB 設定值故障	在通訊報文結束時，不能從 CB（通訊板）接設定值	檢查 CB 板和通訊對象	Off2
F0071 USS(BOP－鏈接）設定值故障	在通訊報文結束時，不能從 USS 得到設定值	檢查 USS 主站	Off2
故障	引起故障可能的原因	故障診斷和應采取的措施	反應
F0072 USS(COM 鏈接）設定值故障	在通訊報文結束時，不能從 USS 得到設定值	檢查 USS 主站	Off2
F0080 ADC 輸入信號丟失	斷線信號超出限定值		Off2
F0085 外部故障	由端子輸入信號觸發的外部故障	封鎖觸發故障的端子輸入信號。	Off2
F0090 編碼器反饋信號丟失	從編碼器來的信號丟失	1. 檢查編碼器的安裝固定情況，設定 P0400 = 0 并選擇 SLVC 控制方式（P1300 = 20 或 22） 2. 如果裝有編碼器，請檢查編碼器的選型是否正確（檢查 P0400 的編碼器的設置值） 3. 檢查編碼器與變頻器之間的接線 4. 檢查編碼器應無故障(選擇 P1300 = 0，在一定的速度下運行，檢查 r0061 中的編碼器反饋信號) 5. 增加編碼器反饋信號消失的門限值（r0061）	Off2
F0101 功率組件溢出	軟件出錯或處理器故障	運行自測試程序	Off2
F0221 PID 反饋信號低于最小值	PID 反饋信號低于 P2268 設置的最小值。	改變 P2268 的設置值。或調整反饋增益系數。	Off2
F0222 PID 反饋信號高于最大值	PID 反饋信號超過 P2267 設置的最大值。	改變 P2267 的設置值。或調整反饋增益系數。	Off2
F0450 BIST 測試故障	故障值： 1. 有些功率部件的測試有故障 2. 有些控制板的測試有故障 4. 有些功能測試有故障 8. 有些 I/O 模塊測試有故障(僅指 MM 420 變頻器） 16. 上電檢測時內部 RAM 有故障	1. 變頻器可以運行，但有的功能不能正確工作。 2. 檢查硬件，與客戶支持部門或維修部門聯 系。	Off2
F0452 檢測出傳動皮帶有故障	電動機的負載狀態表明傳動皮帶故障或傳動機構有故障。	檢查下列各項： 1. 驅動鏈有無斷裂，卡死或堵塞現象。 2. 如果使用了外接速度傳感器,檢查外接速度傳感器是否正確地工作；檢查參數 P2192（與允許偏差相對應的延遲時間）的數值必須正確無誤。 3. 如果采用轉矩控制，以下參數的數值必須正確無誤： P2182（頻率門限值 f1）， P2183（頻率門限值 f2）， P2184（頻率門限值 f3）， P2185（轉矩上限值 1）， P2186（轉矩下限值 1）， P2187（轉矩上限值 2）， P2188（轉矩下限值 2）， P2189（轉矩上限值 3）， P2190（轉矩下限值 3）， P2192（與允許偏差對應的延遲時間）。	Off2
